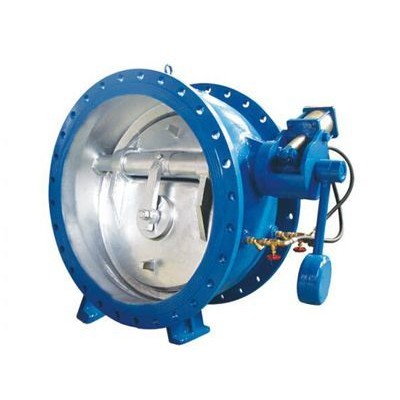

液力自动阀兼有电动闸阀、电动蝶阀及止回阀的功能。通过快关和缓闭动作来消除水钵危害，能保护水泵及管网系统安全。具有流阴小、节能效果显著的特点。阀采用首创的软硬双重密封结构，密封可靠、能做到零泄漏。是目前自动化给排水泵站性能先进、运行可靠的新型控制设备，其性能具有国内同共产品领先水平，用户反映良好。
液力自动阀是专门针对轴流泵的工作特性设计而成，可作轴流泵出口专用控制阀。可广泛用于冶金、石化、电力、自来水、家用灌溉、排渍等行业的给排水系统。
液力自动阀主要功能
1、截流止回：停泵时，截断管网介质，防止回流；
2、轻载启泵：先开阀，后启泵，轻载启泵，减水启动电流，保护电网用电气设备安全；
3、消除水锤：停泵时，大阀板快关，小阀板缓闭，消除破坏性水锤；
4、泵阀联动：水泵和阀门通过电气联锁，按设定程序自动控制，无须人工干预；
5、开度显示：阀门开启高度既可就地观察，也可选配阀位信号显示仪，实现远程数字显示。
液力自动阀工作原理
1、开阀
按下启动按钮SB2时，时间继电器KT和接触器KM2同时动作，先导泵启动，电磁阀关闭。
先导泵出口压力水经单向阀进入活塞缸，推动活塞左行，通过活塞杆、连杆带去吧阀杆，将小阀板开启；时间继电器KT在设定时间（5-10秒）过后失电，KM1接触器失电，先导泵断电停止供水，同时接通轴流泵控制电源，水泵启动，大阀板在水流的推动下，完全开启；
2、关阀
按下停止按扭TA时，水泵（轴流泵）停止工作，阀前失压，大阀板大重力作用下迅速关闭，截断绝大部分回水；同时，电磁阀导通，活塞缸失压，平衡锤通过阀杆带动小阀板缓慢关闭，泄除一部分回流水，以消除部分水锤压力，防止产生破坏性水锤，确保管网设备安全。
液力自动阀主要技术特点
该阀除具备液力自动阀的技术特性和主要优点外，还独具以下特点：
1、更安全：阀门的启闭与管网压力无关，不受管网压力大小的影响；小阀板的关闭由平
2、衡锤控制，事故停电时能自动紧急关阀，更加安全；
3、更可靠：电磁阀为常开型，事故停电时能自动开阀，防止事故发生；该阀选用进口优质产品，更加可靠；
4、寿命长：先导泵每次只工作出努力-10秒，工作时间短，使用寿命长。
液力自动阀技术参数：
|
名称 |
公称通经mm |
适用温度℃ |
适用介质 |
流阻系数 |
最底工作压力（Mpa） |
|
参数 |
DN150-DN2000 |
0-120 |
泥污、污水 油品、海水 |
0.3-1.1 |
≥0.1 |
|
名称 |
开关时间 （可调） |
开阀时间 （可调） |
结构长度标准 |
法兰标准 |
泄漏量 |
|
参数 |
快关1-3秒 慢关5-90秒 |
20-60秒 |
GB2221-89 |
GB/T79-94 |
GB/T13927-92 |
液力自动阀主要材料：
|
零件名称 |
阀体 |
阀芯 |
阀轴 |
密封面 |
填料 |
|
材料名称 |
球墨铸铁 |
球墨铸铁 |
|
X；丁晴橡胶 |
O型密封圈 耐高温垫 柔性石墨 |
|
碳钢 |
碳钢 |
不锈钢 |
H； 不锈钢 |
||
|
不锈钢 |
不锈钢 |
|
Y；硬质合金 |
液力自动阀主要尺寸
|
公称通经 |
D1 |
D2 |
L |
Z-￠d |
重量（kg） |
|
150 |
285 |
240 |
210 |
8—￠22 |
65 |
|
200 |
340 |
295 |
230 |
8—￠22 |
75 |
|
250 |
395 |
350 |
250 |
12—￠23 |
100 |
|
300 |
445 |
400 |
270 |
12—￠22 |
150 |
|
350 |
505 |
460 |
290 |
16—￠22 |
180 |
|
400 |
565 |
515 |
310 |
16—￠27 |
220 |
|
450 |
615 |
656 |
330 |
20—￠26 |
265 |
|
500 |
670 |
620 |
350 |
20—￠26 |
290 |
|
600 |
780 |
725 |
390 |
20—￠30 |
480 |
|
700 |
895 |
840 |
430 |
24—￠30 |
830 |
|
800 |
1015 |
950 |
470 |
24—￠33 |
1280 |
|
900 |
1115 |
1050 |
510 |
28—￠33 |
1620 |
|
1000 |
1230 |
1160 |
550 |
28—￠36 |
1820 |
|
1200 |
1455 |
1380 |
630 |
32—￠39 |
2350 |
|
1400 |
1675 |
1590 |
710 |
36—￠42 |
2800 |
|
1600 |
1915 |
1820 |
790 |
40—￠48 |
5200 |
|
1800 |
2115 |
2020 |
870 |
44—￠48 |
6050 |
|
2000 |
2325 |
2230 |
950 |
48—￠48 |
7300 |
|
2200 |
2550 |
2440 |
1000 |
52—￠52 |
8850 |
|
2400 |
2760 |
2650 |
1100 |
56—￠56 |
10800 |
