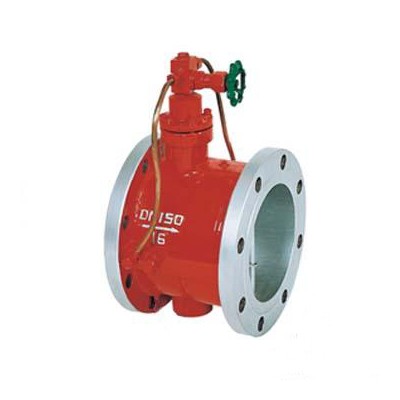

HH49X缓闭式止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。
2：主要特点
一、体形小、重量轻、结构长度只有旋起止回阀的三分之一左右。
二、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。
三、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
四、橡胶缓冲，启闭平稳，无震动，无噪音。
五、比老式止回阀流阻小，有明显的节能效果。
3：性能规范
|
型 号 |
HH46X-10 HH48X-10 HH49X-10 |
HH46X-16 HH48X-16 HH49X-16 |
|
|
公称压力 |
PN1.0MPa |
PN1.6MPa |
|
|
公称通径 |
DN50～800mm |
DN50～800mm |
|
|
密封试验压力 |
1.1MPa |
1.76MPa |
|
|
壳体试验压力 |
1.5MPa |
2.4MPa |
|
|
主要零件材料 |
阀 体 |
灰铸铁或球墨铸铁 |
灰铸铁或球墨铸铁 |
|
阀 瓣 |
铝青铜 |
铝青铜 |
|
|
阀 杆 |
不锈钢 |
不锈钢 |
|
|
弹 簧 |
不锈钢 |
不锈钢 |
|
|
阀座密封面 |
橡胶 |
橡胶 |
|
4：主要外形连接尺寸：
|
公称通径(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||
|
1.0MPa |
|||||
|
L |
H1 |
H2 |
D1 |
n-Φd |
|
|
100 |
190 |
110 |
210 |
180 |
8-18 |
|
125 |
200 |
123 |
220 |
210 |
8-18 |
|
150 |
210 |
140 |
250 |
240 |
8-23 |
|
200 |
230 |
168 |
280 |
295 |
12-23 |
|
250 |
250 |
195 |
310 |
350 |
12-23 |
|
300 |
270 |
220 |
350 |
400 |
16-23 |
|
350 |
290 |
250 |
410 |
460 |
16-25 |
|
400 |
310 |
283 |
490 |
515 |
20-25 |
|
450 |
330 |
308 |
520 |
565 |
20-25 |
|
500 |
350 |
335 |
585 |
620 |
20-30 |
|
600 |
390 |
390 |
640 |
725 |
24-30 |
|
700 |
430 |
448 |
700 |
840 |
24-34 |
|
800 |
470 |
505 |
750 |
950 |
28-34 |
|
900 |
510 |
555 |
810 |
1050 |
28-34 |
|
1000 |
550 |
610 |
860 |
1160 |
28-34 |
|
1200 |
630 |
725 |
980 |
1380 |
32-41 |
